Материнская плата ASRock B650M-H/M.2+

Материнская плата ASRock B650M-H/M.2+

Коротко

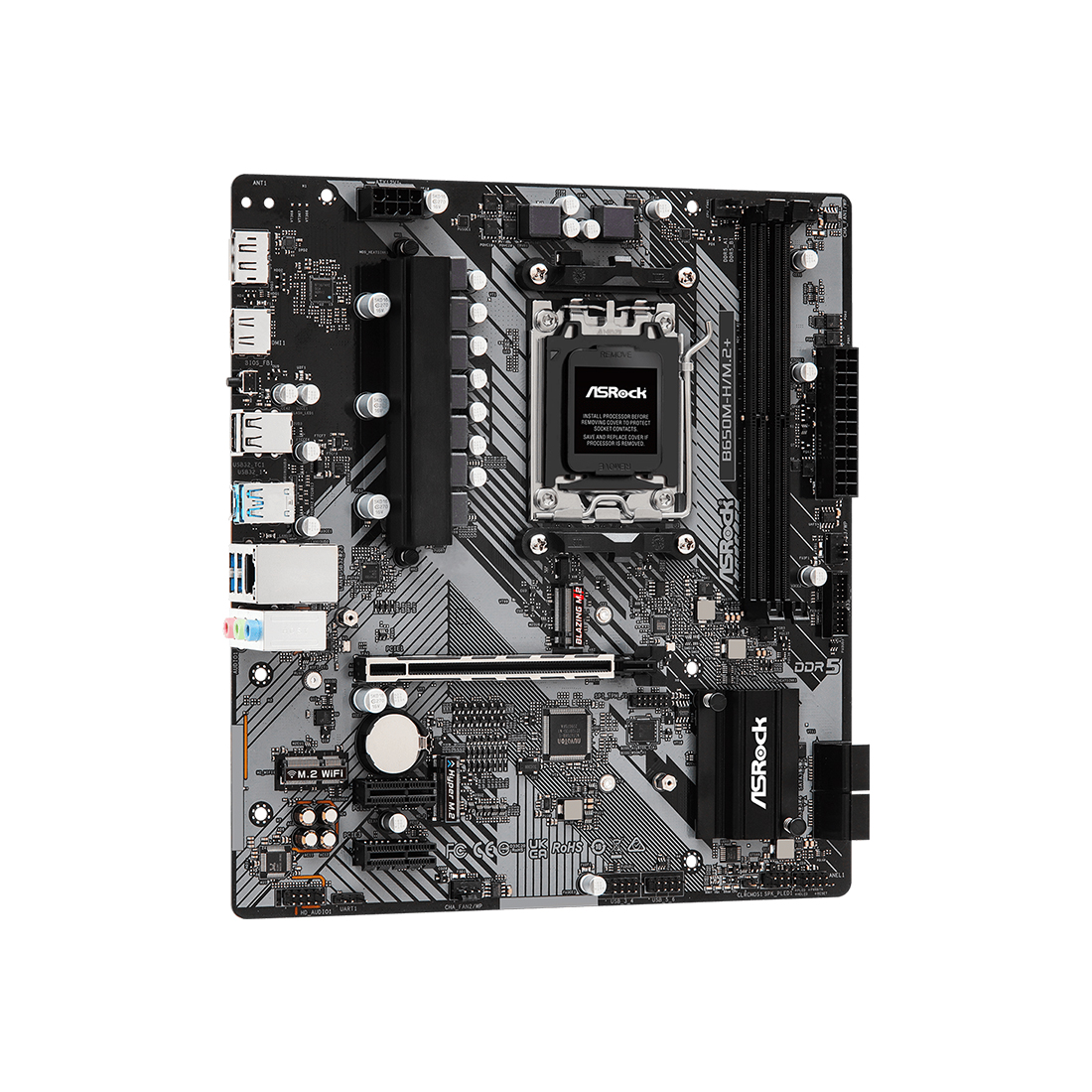

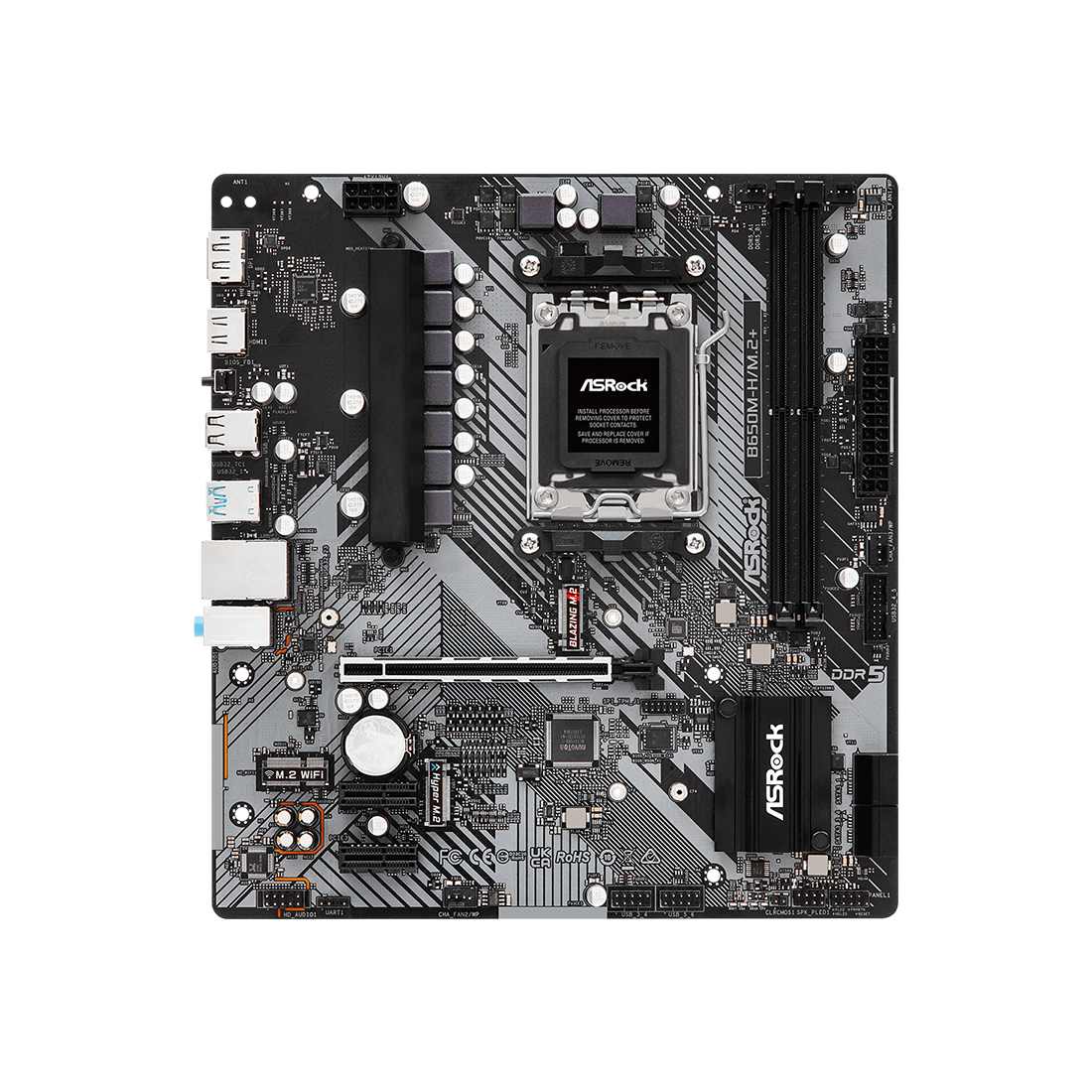

Материнская плата форм‑фактора mATX ASRock B650M-H/M.2+ (4710483943768) для платформы AMD Socket AM5. Поддерживает процессоры семейства Ryzen 7000 / 8000 / 9000 Series (в зависимости от модели CPU). Ориентирована на компактные сборки с современными интерфейсами хранения данных, сетевыми и мультимедийными возможностями.

Технические характеристики

• Материнская плата: ASRock B650M-H/M.2+ (4710483943768)
• Сокет / Чипсет: AM5 / B650
• Форм‑фактор: mATX
• Поддержка CPU: Ryzen 7000 / 8000 / 9000 Series (зависит от модели процессора)
• Питание: 6+1+1 Power Phase, Dr.MOS
• Память: 2 x DDR5 DIMM, Dual Channel, поддержка до 6400+ MHz (OC)
• Хранение: 2 x M.2 (Blazing M.2 — PCIe Gen5 x4; Hyper M.2 — PCIe Gen4 x4), 4 x SATA3
• PCI Express: 1 x PCIe 4.0 x16, 2 x PCIe 4.0 x1
• Видео: 1 x HDMI, 1 x DisplayPort (работают с совместимыми APU с интегрированной графикой)
• USB: 6 x USB 3.2 Gen1 (включая 1 x USB Type‑C на задней панели; конфигурация: 3 порта на задней панели, 1 Type‑C на задней панели, 2 для передней панели)
• Аудио: Realtek ALC897 7.1‑канальный HD‑кодек с поддержкой Nahimic Audio
• Сеть: Realtek Gigabit LAN
• M.2 Key E: для установки Wi‑Fi/Bluetooth модуля
• Удобство: поддержка Auto‑установщика драйверов ASRock, функция BIOS Flashback

Интерфейсы и расширение

Плата имеет один полноскоростной слот PCIe x16 для видеокарты (PCIe 4.0) и два PCIe x1 для карт расширения. Два высокоскоростных разъёма M.2 для NVMe‑накопителей (один — PCIe Gen5 x4, второй — PCIe Gen4 x4). Наличие M.2 Key E позволяет установить модуль Wi‑Fi/Bluetooth. Также доступны четыре порта SATA3 для "обычных" накопителей.

Аудио и видео

Интегрированный аудиокодек Realtek ALC897 обеспечивает 7.1‑канальную поддержку и программные улучшения Nahimic. Для вывода изображения доступны HDMI и DisplayPort — эти порты активны при установке совместимого APU с интегрированной графикой (проверяйте совместимость конкретного процессора).

Особенности и примечания

• Blazing M.2 (PCIe Gen5 x4) и Hyper M.2 (PCIe Gen4 x4) дают гибкость выбора NVMe‑накопителей — обращайте внимание на совместимость и распределение линий PCIe в зависимости от CPU и конфигурации.
• Функция BIOS Flashback позволяет обновлять BIOS без установленного процессора или модулей памяти (практическая поддержка зависит от реализации платы).
• Интегрированная графика доступна только при использовании совместимых APU; для дискретной видеокарты достаточно слота PCIe x16.

Совместимость

Совместима с процессорами AMD на сокете AM5 (Ryzen 7000/8000/9000 Series). Поддерживает два модуля DDR5 в двухканальном режиме. Форм‑фактор mATX подходит для корпусов, совместимых с micro‑ATX.

Рекомендации перед сборкой

Перед сборкой и покупкой компонентов уточните в официальной документации ASRock список поддерживаемых CPU, ограничения по разгону памяти и QVL для модулей памяти и накопителей. Также проверьте распределение линий PCIe и совместимость M.2‑накопителей с выбранной конфигурацией.
